ДШО

Артикул: ART-DSHO

Торговый знак: РФ

Этот конструктивный элемент идеален для обустройства деформационных швов в зданиях и сооружениях, предполагаемая нагрузка на шов в которых не превышает 30 кН. Представляет собой конструкцию из алюминиевых направляющих с плотно вставленным в них компенсатором из синтетического каучука EPDM или ТЭП. Данные типы материалов демонстрируют отличные показатели устойчивости к влиянию разного рода агрессивных внешних факторов, таких, как действие прямых солнечных лучей, химическое воздействие, механические нагрузки. Обеспечивает герметичность швов и эффективно компенсирует деформационные колебания. Данный тип деформационных швов долговечен и легок в эксплуатации.

Узнать цену

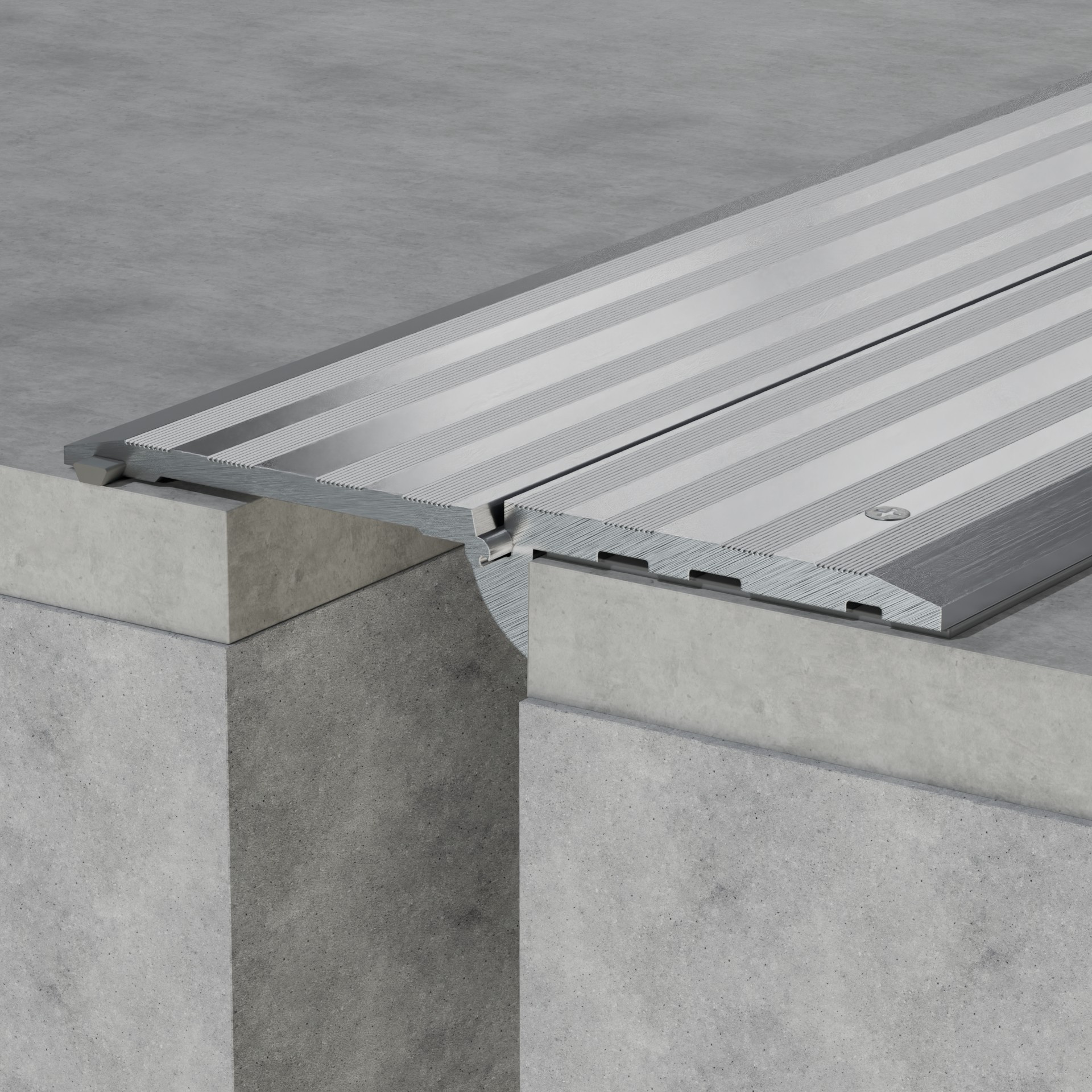

Конструктивно деформационный шов состоит из алюминиевых направляющих, в которые плотно вставлен уплотнительный профиль. Конструкция шва препятствует попаданию внутрь шва грязи и обеспечивает водонепроницаемость и устойчивость к износу. Швы не требуют проведения профилактических работ и устойчивы к старению. Уплотнительный профиль изготовлен из плотной, морозостойкой резины на основе этиленпропиленового каучука (EPDM) или термоэлостопласта (ТЭП) и устойчив к воздействию озона, ультрафиолета, маслам, бензину и антиобледенительным солям. По мере износа уплотнительный профиль может быть легко заменен.

Деформационные швы ДШО:

Таблица размеров:

ТИП	Размеры, мм
ТИП	А (A y)	В	С (C y)	Н
Деформационные швы ДШО накладные
ДШО-35/0	35	--	157 (96)	24
ДШО-40/0	40	--	162 (101)	24
ДШО-50/0	50	--	172 (111)	24
ДШО-60/0	60	--	182 (121)	24
ДШО-110/0	110	--	222 (161)	24
Деформационные швы ДШО
ДШО-30/24	30	34	156 (95)	24
ДШО-35/24	35	39	161 (100)	24
ДШО-45/24	45	49	171 (110)	24
ДШО-55/24	55	59	181 (115)	24
ДШО-105/24	105	109	231 (170)	24

Упаковка: Алюминиевый профиль - мерные отрезки по 3 м.
Уплотнительный профиль - бухта 30 м.

Характеристики

Допустимые перемещения

ТИП	Перемещение, мм
ТИП	Сжатие	Растяжение	Сдвиг вертикально	Сдвиг горизонтально
Деформационные швы ДШО накладные
ДШО - 35/0	5	5	4	3
ДШО - 40/0	8	12	8	5
ДШО - 50/0	12	20	12	8
ДШО - 60/0	18	20	15	10
ДШО - 110/0	30	40	30	20
Деформационные швы ДШО
ДШО - 30 / 24	5	5	4	3
ДШО - 35 / 24	8	12	8	5
ДШО - 45 / 24	12	20	12	8
ДШО - 55 / 24	18	20	15	10
ДШО - 105 / 24	30	40	30	20
