ДО-УГЛ-210/50-6/30 (ПВХ-П)

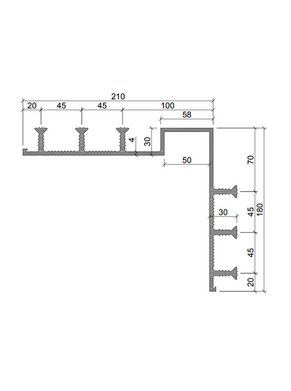

Гидрошпонка ДО‑УГЛ‑210/50‑6/30 — деформационная опалубочная угловая гидрошпонка из пластифицированной композиции на основе поливинилхлорида (ПВХ‑П). Ширина изделия — 210 мм, ширина деформационного узла — 50 мм. Для надёжной фиксации в конструкции предусмотрено 6 анкеров, высота которых с учётом толщины шпонки составляет 30 мм. Угловая конфигурация профиля рассчитана на герметизацию швов в местах поворота и примыкания разнонаправленных участков бетона — она обеспечивает плотное прилегание и стабильную работу при существенных подвижках.

Допустимые смещения и рабочие параметры

Модель спроектирована для восприятия значительных деформаций без потери герметичности. Допустимые значения смещений:

• сжатие — 40 мм;
• растяжение — 110 мм;
• поперечный сдвиг — 72 мм;
• продольный сдвиг — 80 мм;
• давление воды — 0,61 МПа.

Такие показатели делают шпонку пригодной для ответственных узлов с выраженными подвижками и умеренным гидростатическим напором — в том числе в фундаментах, подземных паркингах, резервуарах и коллекторах.

Назначение и типы швов, где применяется шпонка

ДО‑УГЛ‑210/50‑6/30 используют для изоляции деформационных швов в угловых сопряжениях при строительстве заглублённых, подземных и гидротехнических сооружений. Она особенно востребована там, где геометрия шва меняется — например, на поворотах фундаментных лент, в примыканиях стен к плитам, в узлах сопряжения разнонаправленных конструкций.

Основные типы швов, для которых подходит эта модель:

• Температурные швы. Компенсируют расширение и сжатие материалов из‑за колебаний температуры. Даже в регионах с умеренным климатом сезонные перепады способны вызвать растрескивание бетона, поэтому такие швы закладывают на этапе проектирования, рассчитывая шаг под минимальные и максимальные температуры объекта.
• Усадочные швы. Нужны при устройстве монолитных бетонных конструкций: они компенсируют напряжения, возникающие в бетоне при твердении и усадке. Часто такие швы делают временно, а после высыхания бетона — заделывают.
• Осадочные швы. Применяют в зданиях разной этажности или на участках с неоднородным грунтом: из‑за неравномерного давления основание проседает неравномерно, что создаёт опасные нагрузки на фундамент и стены. Осадочные швы разделяют конструкцию на независимые блоки и предотвращают появление трещин и разрушений.

Угловая форма шпонки позволяет надёжно герметизировать такие узлы там, где стандартные прямые шпонки не обеспечивают плотного сопряжения.

Особенности конструкции и преимущества

Ключевые преимущества ДО‑УГЛ‑210/50‑6/30:

• Повышенная надёжность крепления. Шесть анкеров высотой 30 мм обеспечивают устойчивое положение шпонки при подаче и уплотнении бетонной смеси, исключая смещение и всплытие.
• Высокая деформационная способность. Показатели растяжения (до 110 мм) и сдвигов позволяют компенсировать значительные подвижки без разрыва гидроизоляционного контура.
• Угловая конфигурация. Адаптирована под повороты и примыкания, где важно плотное прилегание к бетону и сохранение герметичности при разнонаправленных нагрузках.
• Устойчивость к гидростатическому давлению. Значение 0,61 МПа покрывает потребности большинства заглублённых и подземных сооружений с умеренным напором воды.
• Долговечность и химическая стойкость. ПВХ‑П устойчив к воздействию грунтовых вод, растворов солей и типичных сред подземных конструкций, сохраняет эластичность в широком диапазоне температур.

Практические рекомендации по применению

Для надёжной работы узла с ДО‑УГЛ‑210/50‑6/30 важно соблюдать комплексный подход:

• Использовать заполнитель шва. Например, пенополистирол: он компенсирует подвижки и снижает нагрузку на шпонку, повышая общую надёжность узла.
• Обеспечить правильную стыковку. Фрагменты шпонки соединяют торцами (не внахлёст) с помощью строительного фена — это даёт герметичный сварной шов и сохраняет расчётную деформационную способность.
• Контролировать крепление. На этапе монтажа шпонку фиксируют к арматурному каркасу вязальной проволокой или скобами — это удерживает её в проектном положении до и во время бетонирования.
• Соблюдать технологию бетонирования. Подача и уплотнение смеси не должны смещать шпонку: анкерная группа рассчитана на такие нагрузки, но важно исключить резкие удары и чрезмерное давление на профиль.

Учитывая собственное производство и возможность изготовления нестандартных решений (в том числе с индивидуальными лекалами и формулами материалов), для сложных узлов можно адаптировать геометрию или шаг анкеров под конкретные условия объекта — это повышает технологичность монтажа и долговечность гидроизоляции.
