ДОС-УГЛ-180/20-3/25 (ПВХ)

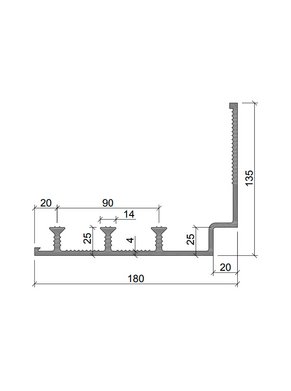

Гидрошпонка ДОС‑УГЛ‑180/20‑3/25 — деформационная опалубочная специальная угловая гидрошпонка из пластифицированной композиции на основе поливинилхлорида (ПВХ‑П). Ширина изделия — 180 мм, ширина деформационного узла — 20 мм. Для надёжного крепления в конструкции предусмотрены 3 анкера, высота которых с учётом толщины шпонки составляет 25 мм. Угловая конфигурация профиля адаптирована для герметизации примыканий в местах изменения геометрии шва и обеспечивает плотную фиксацию при сопряжении разнонаправленных участков бетона.

Допустимые смещения и рабочие параметры

Модель рассчитана на восприятие комплекса деформаций без потери герметичности. Допустимые значения смещений:

• сжатие — 10 мм;
• растяжение — 45 мм;
• поперечный сдвиг — 35 мм;
• продольный сдвиг — 28 мм;
• давление воды — 0,51 МПа.

Такие характеристики позволяют применять шпонку в конструкциях с умеренными подвижками, где требуется надёжная гидроизоляция угловых сопряжений.

Типы швов и назначение гидрошпонки

Гидрошпонки применяют для герметизации двух основных категорий швов:

• Деформационные швы (температурные, осадочные, антисейсмические и другие) — закладываются для компенсации подвижек конструкции, вызванных внешними и внутренними факторами.
• Технологические швы и примыкания — формируются на стыках бетонов разного возраста, обусловлены технологией бетонных работ.

Технически деформационный или технологический шов представляет собой вертикальный зазор, который заполняют эластичным материалом. В данном случае функцию основного водонепроницаемого барьера выполняет ребристая гидроизоляционная лента — шпонка ДОС‑УГЛ‑180/20‑3/25. Её профиль обеспечивает плотное прилегание к бетону и устойчивость к фильтрационным нагрузкам даже при значительных смещениях.

Особенности применения и преимущества модели

Угловые опалубочные гидрошпонки монтируют на этапе устройства опалубки — они крепятся к опалубочной конструкции и затем замоноличиваются в бетоне, образуя непрерывный гидроизоляционный контур.

Ключевые преимущества ДОС‑УГЛ‑180/20‑3/25:

• Угловая конфигурация. Позволяет надёжно герметизировать примыкания в местах поворота шва, где стандартные прямые шпонки не обеспечивают плотного сопряжения.
• Прочная фиксация. Три анкера высотой 25 мм гарантируют устойчивое положение шпонки при подаче и уплотнении бетонной смеси.
• Достаточная деформационная способность. Показатели растяжения (до 45 мм) и сдвигов позволяют компенсировать подвижки без разрыва гидроизоляционного контура.
• Водостойкость. Расчётное давление 0,51 МПа делает шпонку пригодной для заглублённых и подземных сооружений с умеренным гидростатическим напором.
• Совместимость с материалами. ПВХ‑П устойчив к воздействию влаги, растворов солей и типичных сред подземных конструкций, сохраняет эластичность в широком диапазоне температур.

Такая шпонка особенно эффективна при строительстве фундаментов, подземных паркингов, резервуаров, коллекторов и других объектов, где встречаются угловые сопряжения и требуется надёжная герметизация деформационных и технологических швов.
