ДОС-УГЛ-210/50-3/30 (ПВХ)

Гидрошпонка ДОС‑УГЛ‑210/50‑3/30

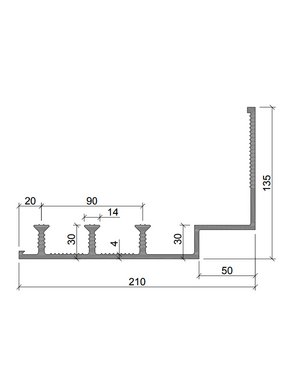

Гидрошпонка ДОС‑УГЛ‑210/50‑3/30 — деформационная опалубочная специальная угловая гидрошпонка из пластифицированной композиции на основе поливинилхлорида (ПВХ‑П). Ширина изделия — 210 мм, ширина деформационного узла — 50 мм. Для надёжной фиксации в конструкции предусмотрены 3 анкера, высота которых с учётом толщины шпонки составляет 30 мм. Угловая конфигурация профиля рассчитана на герметизацию сопряжений в местах поворота шва — она обеспечивает плотное прилегание к бетону и стабильную работу при значительных подвижках.

Допустимые смещения и рабочие параметры

Модель спроектирована для восприятия комплекса деформаций без потери герметичности. Допустимые значения смещений:

• сжатие — 40 мм;
• растяжение — 75 мм;
• поперечный сдвиг — 55 мм;
• продольный сдвиг — 68 мм;
• давление воды — 0,61 МПа.

Такие показатели делают шпонку пригодной для ответственных узлов с выраженными подвижками и умеренным гидростатическим напором.

Назначение и особенности применения

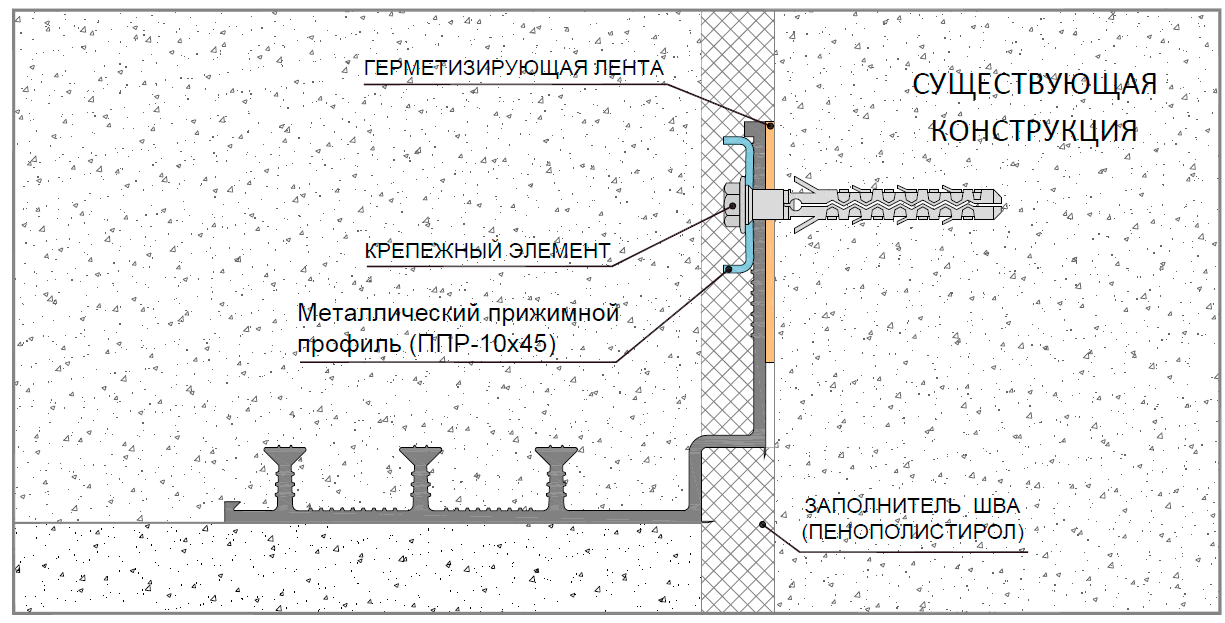

ДОС‑УГЛ‑210/50‑3/30 применяют для герметизации деформационных швов в угловых сопряжениях при строительстве заглублённых, подземных и гидротехнических сооружений. Изделие монтируют на этапе установки опалубки: оно крепится к опалубочной конструкции и затем замоноличивается в бетоне, формируя непрерывный водонепроницаемый контур.

Угловые шпонки особенно востребованы там, где геометрия шва меняется — например, на поворотах фундаментных лент, в примыканиях стен к плитам, в узлах сопряжения разнонаправленных конструкций. В таких местах стандартные прямые шпонки не обеспечивают плотного сопряжения, а угловая модель компенсирует эту особенность за счёт своей формы.

Технология монтажа и стыковки

Для надёжной установки шпонки учитывают следующие правила:

• Крепление к арматурному каркасу. Используют вязальную проволоку или монтажные скобы — это фиксирует положение шпонки до и во время бетонирования.
• Стыковка фрагментов. Ленты соединяют между собой с помощью строительного фена: фрагменты стыкуют строго торцами, без нахлёста. Такой метод обеспечивает герметичный сварной шов и сохраняет расчётную деформационную способность узла.
• Работа с анкерами. Три анкера высотой 30 мм обеспечивают устойчивое положение шпонки при подаче и уплотнении бетонной смеси, исключая смещение и всплытие.

Эксплуатационные преимущества и условия применения

Ключевые преимущества модели:

• Надёжное крепление в бетоне. Анкеры и геометрия профиля предотвращают смещение шпонки в процессе бетонирования и в эксплуатации.
• Широкий температурный диапазон. Шпонка сохраняет рабочие свойства при температурах от −40 до +60 °C — это позволяет применять её в большинстве климатических зон.
• Устойчивость к химическим воздействиям. ПВХ‑П слабо реагирует на растворы солей, грунтовые воды и типичные среды подземных сооружений.
• Нетоксичность и экологическая безопасность. Материал не выделяет вредных веществ и допускается к применению в контакте с питьевой водой.
• Долговечность. При соблюдении технологии монтажа шпонка служит весь расчётный срок эксплуатации сооружения, сохраняя эластичность и прочность.
• Простота монтажа и эксплуатации. Угловая форма и стандартные способы крепления упрощают установку, а сварка строительным феном делает стыковку доступной на объекте.

Такая шпонка особенно эффективна в фундаментах, подземных паркингах, резервуарах, коллекторах, тоннелях и других объектах, где встречаются угловые сопряжения и требуется надёжная герметизация деформационных швов при существенных подвижках и гидростатическом давлении.
